丨产品概述

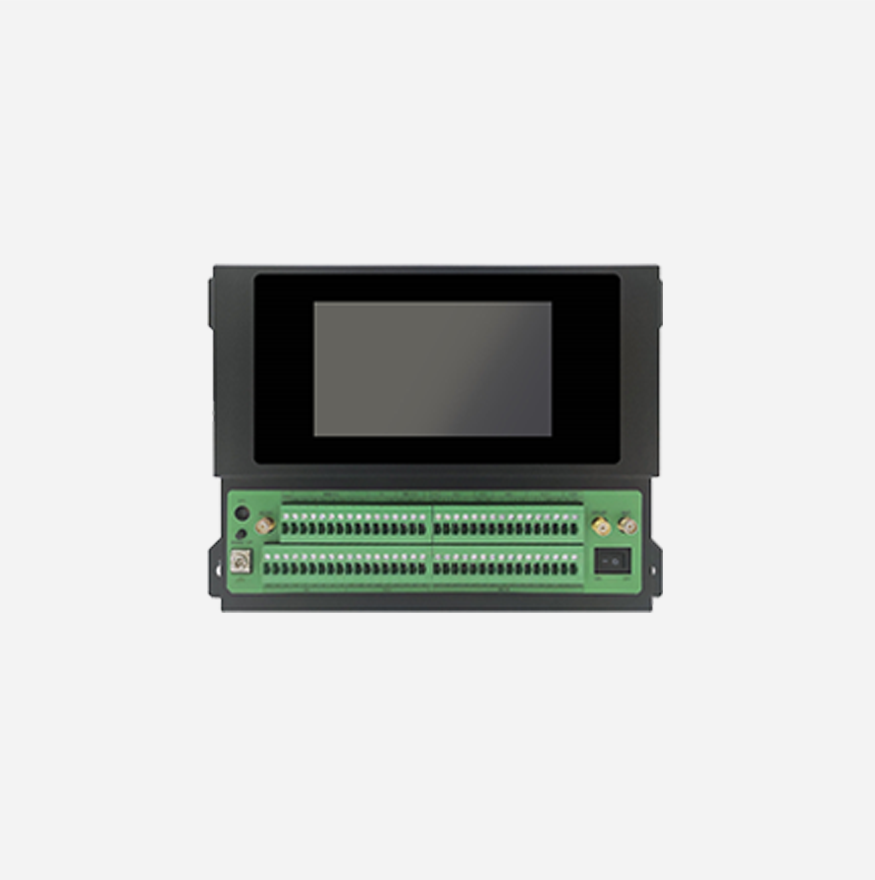

DZ-IG200-2A提供丰富接口、标准易用：提供 1 个翻斗式雨量计接口、2 个 RS232 接口、2 个 RS485 接口、1 个 SDI-12 接口、8 路模拟量输入接口、8 路开关量输入接口、8 路开关量输出接口，4 路继电器输出接口、1 个以太网接口、1 个 TF 卡接口；可满足各种不同水文/水资源及其它应 用需求。同时配备 4.3 寸 TFT 触摸屏，方便现场调试和参数配置。本产品可用于水利，气象等多个行业；支持对潮位、水位、流速、水质、水温、雨量、风速、风向等水文/水资源等异构数据的融合采集、存储、显示、控制、报警及传输；可广泛适用于智慧城市项目建设中的城市内涝积水，污水水质监测，城市管道监测，雨量站监测和压力点监测等；适用于现有水利项目的雨量点监测，河道水雨情监测，水库水雨情监测，流量站，灌区，明渠监测等；适用于智慧水务项目的水厂自动化监测，水质在线监测，供水管网监测，大用水户监测，二次供水监测等；适用于地质灾害项目的崩塌、滑坡点监测，泥石流监测，表面、深部位移监测，土壤含水率监测，地声监测，孔隙水渗压自动监测，雨量、地表水位检测等。
丨产品特性
工业级设计
● 工业级 MCU：采用高性能 Arm Cortex-M4 内核，运行频率高达 120 MHz，加快高速数据访问速度；本系列中的无线模块：采用高性能工业级无线模块，抗干扰强，传输稳定；
● 强化电路板：PCB 采用遵循3H和3W原则，同时公司所有产品电路板都采用高品质材质来生产，确保板材的稳定可靠；
● 工业级元器件：整机元器件采用严格筛选的工业级元器件来生产；
● 电磁防护：以太网接口内置 1.5KV 电磁隔离防护；
● 抗干扰设计：带防雷设计；系统超低温和超高温设计；特别适合在环境恶劣的工业环境下使用；
● 工业级电源：宽压电源设计，电源适应范围为DC7V~DC32V，内置电源反向保护和过压 过流保护。SIM/UIM卡接口内置 15KV ESD 保护电源接口内置反相保护和过压保护；
稳定可靠
● 三层系统保护：在原来两级（软件保护+CPU 内置看门狗 WDT 保护）系统保护的基础上，增加一级系统虚拟值守 VWM（Virtual Man Watch） 检测保护功能，网络异常、或者系统收到强干扰异常时，系统会重新彻底复位，相当
于维护人员上门拔电，彻底解决了业内系统异常是需要上门拔电的麻烦，保证系统稳定可靠；
● UIM/SIM卡ESD保护：1.8V/3V/5V 标准的推杆式用户卡接口，内置15KV ESD保护；
● 串口ESD 保护：串口RS232内置15KV ESD保护；
● 宽电源输入（DC5-36V），内置电源反向保护和过压过流保护；
● 金属外壳：采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计； 符合电力安规要求；防护等级为 IP30；特别适合于环境恶劣的工业控制领域。
● 高速处理 CPU：采用高速的工业级 CPU，可以更加高速地处理各种协议数据转换；解决了业内“假在线”、“假死机”、“宕机”等疑难问题。
● 内存管理 MMU：新款高性能 CPU 带内存管理 MMU，可以防止系统内存异常问题导致的系统不稳定现象；
● EMC 性能优异：通过电力 3000V 电击测试，特别适合在工业领域环境恶劣下使用；
功能强大
● 支持 5G/4G/3G 无线拨号为用户提供高速、安全、可靠的移动网络服务；
● 智能防掉线，支持在线检测，在线维持，掉线自动重拨，确保设备永远在线，支持 IPTABLES 防火墙，包过滤功能；
● 支持雨量触发采集；
● 支持定时数据采集、上报及存储；
● 支持预警加报；
● 可同时支持多种通讯方式；
● 支持设备电压监测功能；
● 支持图片抓拍功能；
● 支持人工置数功能；
● 支持本地触摸屏显示、配置和调试功能；
● 远程查询实时数据及历史数据；
● 本地导出历史数据；
简单易用
● 产品出厂配置默认参数，内置行业常见的环保仪器仪表和在线监测仪通信协议，用户通过简单配置即可正常使用；
● 图形化配置工具：完善的图形化配置工具，提供快速配置功能，实现客户快速配置；
● 产品说明书提供快速配置说明，可以快速使用设备；
● 支持本地导出历史数据，有断电续传功能：自动和手动补传数据。
● 远程管理功能：支持远程参数配置（同时支持平台配置方式和短信配置方式）、远程程序升级，方便使用维护；
● 提供SYSLOG日志输出功能，可以用于参考设备工作日志，同时协助分析异常时的原因；通过串口调试软件，提供不同的调试等级输出，方便客户查看各种信息，快速定位问题；
● 完善的网络支持：提供包括 2G网络（GSM 网络），2.5G网络（GPRS 网络），2.75G 网络（EDGE 网络），3G 网络（WCDMA 网络、EVDO 网络、TD-SCDMA 网络），4G网络（TDD 网络、FDD 网络），5G网络（SA/NSA）
全网络的产品支持；
丨软件参数
系统模块 | 名称 | 参数 |
网络互联 | 网络接入 | APN、VPDN |
接入认证 | CHAP/PAP/MS-CHAP/MS-CHAPV2 | |
网络制式 | 具体参照“无线参数” | |
LAN协议 | ARP、EtherNet | |
可靠性 | 链路在线检测 | 发送心跳包检测，断线自动连接 |
内嵌看门狗 | 设备运行自检技术，设备运行故障自修复 | |
开发平台 | 支持多种平台 | 水文/水利监测管理平台 |
阿里云等IOT云平台 | ||
环保监测管理平台 | ||
集中管理，批量配置 | ||
工业协议 | 支持多种工业协议 | Modbus TCP |
Modbus RTU | ||
支持SZY206-水资源监测数据传输规约； | ||
支持SL651数据传输规约； | ||
支持SL/T 427 水资源监测数据传输规约； | ||
环保HJ212协议； |
丨硬件参数
系统模块 | 名称 | 参数 |
硬件系统 | CPU | 工业级高性能32 位嵌入式处理 CPU |
SRAM | 256KB | |
FLASH | 512KB | |
数据存储Flash | 32MB（可扩展至 64MB）有足够大的空间来保存数据 | |
接口系统 | 以太网口 | 1 个 10/100M Base-T 以太网口，内置 1.5KV 电磁隔离保护 |
端子串口 | 2 路 RS232 串口和2路RS485串口 数据位：7、8 位，停止位：1、2 位 校验位：无校验、奇校验、偶校验 串口速率：300bps ~ 4000000bps 流控位：无流控、硬流控或软流控 | |
应用接口 | 1 路翻斗式雨量计接口； 1 个 SDI-12 接口； 1 路脉冲计数接口，最高可支持 1KHz 脉冲接入； 8 路模拟量输入接口（ 16 位 AD、支持 4-20mA 电流信号输入，可选 0-5V 电压信号输入） ； 8路开关量输入接口（光隔离） 逻辑 0：湿节点 0-3VDC，或干节点导通， 逻辑 1：湿节点 5-30VDC， 或干节点断开； 8路开关量输出接口（光隔离），最大切换电压：30VDC ，最大切换电流：50mA，最大切换功率：150mW 4路继电器输出（光隔离） 最大切换电压：250VAC/30VDC 最大切换电流：1A 最大切换功率：30W ； 5路受控输出电源（额定电源 12V/1A 内置过流保护） | |
3G/4G/5G 天线接口 | 标准SMA 阴头天线接口， 特性阻抗 50 欧； 可选配3M/5M/10M/15M 的天线延长线，满足客户的不同使用场合需要 | |
SIM/UIM 卡接口 | 1.8V/3V/5V 标准的翻盖式SIM卡接口，内置 15KV ESD 保护 | |
电源接口 | 工业级端子接口，内置电源反相保护和过流/过压保护 | |
指示灯 | sys指示灯 | |
唤醒按键 | 唤醒按键，从休眠中唤醒 | |
无线系统 | 无线网络模块 | 工业级无线网络模块 |
标准及频段 （SA/NSA频段） | 5G:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79 | |
标准及频段 （TDD 频段） | LTE TDD: 2600/2300MHz UMTS: 2100/900MHz GSM: 850/900/1800/1900MHz RxDiv Band:UMTS 2100/900MHz | |
标准及频段 （FDD 频段） | LTE FDD: 2600/2100/1800/DD800MHz UMTS: 2100/900MHz RxDiv Band:UMTS 2100/900MHz | |
编码方案 | NR/LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM | |
通信带宽 （5GSA/NSA） | 5G NR： DL 3.4Gbps， UL 350Mbps | |
通信带宽 ( TDD 频段) | LTE TDD:DL 68Mbps/UL 17Mbps DC_HSPA+:DL 42Mb/s(Category 24) HSPA+:DL 28Mb/s(Category 18) HSdPA:DL 14.4Mb/s(Category 8) HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps | |
通信带宽 （FDD 频段） | LTE FDD:DL 100Mbps/UL 50Mbps DC_HSPA+:DL 42Mb/s(Category 24) HSPA+:DL 28Mb/s(Category 18) HSdPA:DL 14.4Mb/s(Category 8) HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps | |
发射功率 | LTE:23 dBm WCDMA/HSDPA:24dBm | |
接收灵敏度 | <-109dBm | |
功能支持 | 支持数据、语音、短信和传真 | |
LCD参数 | RGB | 24bit RGB |
分辨率 | 480X272 | |
显示尺寸 | 4.3 寸 95.0mm (W) × 53.9mm (H) | |
背光模式 | LED | |
工作温度 | -20~+70ºC | |
物理特性 | 外壳 | 采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP30；特别适合于环境恶劣的工业控制领域 |
产品外形尺寸 | 210*147.4*32.8mm（不包括天线） | |
重量 | 0.9kg | |
防震 | IEC60068-2-27 | |
振动 | IEC60068-2-6 | |
跌落 | IEC60068-2-32 | |
供电情况 | 供电电压 | 宽电压设计，DC7V 到 DC32V 电源都可以直接给设备供电；同时内置电源反向保护和过压过流保护 |
标配电源 | DC9V/1330mA | |
通信电流 | 通信时平均电流：400mA@+9VDC 登网瞬间峰值电流：1.0A+9VDC | |
待机电流 | 待机时平均电流：＜200mA@+9VDC | |
温度参数 | 工作温度 | -35～+75ºC |
储存温度 | -40～+85ºC | |
相对湿度 | 95%(无凝结) |
